Renault Modus: Installation du siège enfant

Certaines places ne sont pas autorisées à l'installation d'un siège enfant.

Les schémas en pages suivantes vous indiquent où fixer un siège enfant.

Les types de siège enfant mentionnés peuvent ne pas être disponibles. Avant d'utiliser un autre siège enfant, vérifiez auprès du fabricant qu'il se monte.

Montez le siège enfant de préférence sur un siège arrière.

Fixez toujours le siège enfant au véhicule même non utilisé afin qu'il ne se transforme pas en projectile en cas de freinage brutal ou de choc.

En place avant

Le transport d'enfant en place passager avant est spécifique à chaque pays.

Consultez la législation en vigueur et suivez les indications des schémas en pages suivantes.

Avant d'installer un siège enfant à cette place (si autorisé) :

• Baissez la ceinture de sécurité au maximum ;
• Reculez le siège au maximum ;
• Inclinez légèrement le dossier par rapport à la verticale (25 environ) ;
• Pour les véhicules qui en sont équipés, remontez l'assise du siège au maximum.

Ne modifiez plus ces réglages après l'installation du siège enfant.

Risque de mort ou de blessures graves : avant d'installer un siège enfant dos route à cette place, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " désactivation airbag passager avant " en chapitre 1).

En place arrière latérale

Une nacelle s'installe uniquement en position 3 places et utilise au minimum deux places. Placez la tête de l'enfant du côté opposé à la porte.

Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route, puis reculez-le au maximum sans contact avec le siège enfant.

Pour la sécurité de l'enfant face à la route, ne reculez pas le siège qui est devant l'enfant au-delà du milieu de glissière, n'inclinez pas trop le dossier (25 maximum) et relevez le siège le plus possible.

Dans tous les cas, reculez la banquette (si coulissante) au maximum. La jambe de force du siège enfant doit reposer sur le plancher conformément à sa notice. L'installation d'une rehausse fixée sur les verrous isofix et utilisant la ceinture est possible sur banquette triptic uniquement en position 2 places.

En place arrière centrale

Place limitée à l'usage de certaines rehausses de la marque. Consultez la brochure disponible chez un représentant de la marque.

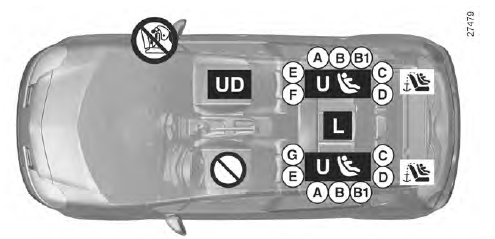

Visuel d'installation (banquettes coulissantes)

= Vérifiez l'état de l'airbag
avant d'installer un passager ou un siège enfant.

Risque de mort ou de blessures graves : avant d'installer un siège enfant dos route sur la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " désactivation airbag passager avant " en fin de paragraphe).

Siège enfant fixé à l'aide de la ceinture

U = place autorisant la fixation par ceinture d'un siège homologué " universel "; ud = place autorisant la fixation par ceinture uniquement d'un siège dos à la route homologué " universel "; l = place autorisant l'installation de certaines rehausses. Consultez la brochure disponible chez un représentant de la marque.

Siège enfant fixé à l'aide de la fixation isofix

= Place autorisant la fixation
d'un siège enfant isofix.

= Les places arrière sont
équipées d'un ancrage autorisant la fixation d'un siège enfant face à la route isofix universel. Il est situé sur la traverse arrière de toit sous un cache.

La taille d'un siège enfant isofix est repérée par une lettre :

• A, b et b1 : pour les sièges face route du groupe 1 (de 9 à 18 kg) ;
• C : sièges dos route du groupe 1 (de 9 à 18 kg) ;
• D et e : coques ou sièges dos route du groupe 0 ou 0+ (inférieur à 13 kg) ;
• F et g : nacelles du groupe 0 (inférieur à 10 kg).

L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé.

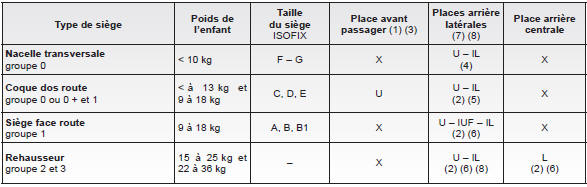

Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur.

1. Risque de mort ou de blessures graves : avant d'installer un siège enfant dos route sur la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " désactivation airbag passager avant " en fin de paragraphe).
2. Pour les véhicules équipés d'une banquette arrière triptic, la configuration en banquette 2 places avec la grande partie du dossier rabattue interdit l'usage de la place restante pour fixer les sièges enfants utilisant la ceinture de sécurité du véhicule, compte tenu de l'impossibilité de la boucler (boîtier de ceinture inaccessible).

X = place non autorisée à l'installation d'un siège enfant.

U = place autorisant la fixation par ceinture d'un siège du commerce homologué " universel " ; vérifiez qu'il se monte.

Iuf/il = place autorisant, pour les véhicules qui en sont équipés, la fixation par attache isofix d'un siège enfant homologué " universel/semi-universel ou spécifique à un véhicule " ; vérifiez qu'il se monte.

L = place autorisée à l'installation de certaines rehausses. Consultez la brochure disponible chez un représentant de la marque.

3. Seul un siège enfant type dos à la route peut être installé à cette place : placez le siège du véhicule dans la position la plus reculée et la plus haute, et inclinez légèrement le dossier (25 environ).
4. Une nacelle s'installe dans le sens transversal du véhicule et utilise au minimum deux places. Placez la tête de l'enfant du côté opposé à celui de la porte.
5. Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route, puis reculez-le au maximum sans contact avec le siège enfant.
6. Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Réglez la hauteur de l'appui-tête ou enlevez-le si nécessaire. Ne reculez pas le siège devant l'enfant au-delà du milieu de réglage de ses glissières et n'inclinez pas son dossier au-delà de 25.
7. Avant d'installer un siège enfant (sauf nacelle), il est recommandé, pour les véhicules équipés de la banquette triptic, de mettre la banquette en position 2 places si possible (reportez-vous au paragraphe " fonctionnalité de la banquette arrière " en chapitre 3). En version 2 ou 3 places, reculez la banquette le plus possible en s'assurant que la jambe de force du siège enfant repose sur le plancher conformément à la notice du siège enfant.
8. L'installation d'une rehausse utilisant les ancrages isofix et la ceinture de sécurité en place arrière latérale est impossible lorsque la banquette triptic est en position 3 places.

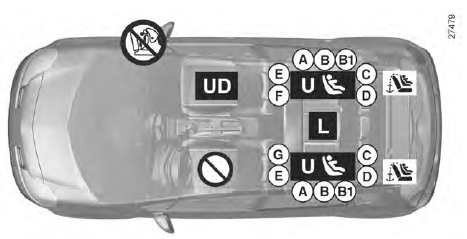

Visuel d'installation (banquette fixe)

= Vérifiez l'état de l'airbag
avant d'installer un passager ou un siège enfant.

Risque de mort ou de blessures graves : avant d'installer un siège enfant dos route sur la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " désactivation airbag passager avant " en fin de paragraphe).

Siège enfant fixé à l'aide de la ceinture

U = place autorisant la fixation par ceinture d'un siège homologué " universel " ; ud = place autorisant la fixation par ceinture uniquement d'un siège dos à la route homologué " universel " ; l = place autorisant l'installation de certaines rehausses. Consultez la brochure disponible chez un représentant de la marque.

Siège enfant fixé à l'aide de la fixation isofix

= Place autorisant la fixation
d'un siège enfant isofix.

= Les places arrière sont
équipées d'un ancrage autorisant la fixation d'un siège enfant face à la route isofix universel. L'anneau d'ancrage est situé sur la traverse arrière de toit sous un cache.

La taille d'un siège enfant isofix est repérée par une lettre :

• A, b et b1 : pour les sièges face route du groupe 1 (de 9 à 18 kg) ;
• C : sièges dos route du groupe 1 (de 9 à 18 kg) ;
• D et e : coques ou sièges dos route du groupe 0 ou 0 + (inférieur à 13 kg) ;
• F et g : nacelles du groupe 0 (inférieur à 10 kg).

L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé.

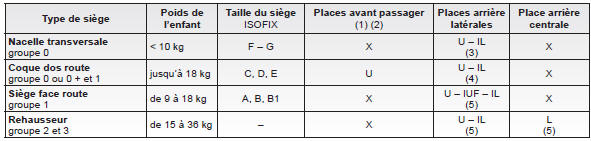

Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur.

X = place non autorisée à l'installation d'un siège enfant.

U = place autorisant la fixation par ceinture d'un siège du commerce homologué " universel " ; vérifiez qu'il se monte.

Iuf/il = place autorisant, pour les véhicules qui en sont équipés, la fixation par attache isofix d'un siège enfant homologué " universel/semi-universel ou spécifique à un véhicule " ; vérifiez qu'il se monte.

L = place autorisée à l'installation de certaines rehausses. Consultez la brochure disponible chez un représentant de la marque.

1. Risque de mort ou de blessures graves : avant d'installer un siège enfant dos route sur la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " désactivation airbag passager avant " en fin de paragraphe).
2. Seul un siège enfant type dos à la route peut être installé à cette place : placez le siège du véhicule dans la position la plus reculée et la plus haute, et inclinez légèrement le dossier (25 environ).
3. Une nacelle s'installe dans le sens transversal du véhicule et utilise au minimum deux places. Placez la tête de l'enfant du côté opposé à celui de la porte.
4. Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route, puis reculez-le au maximum sans contact avec le siège enfant.
5. Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Réglez la hauteur de l'appui-tête ou enlevez-le si nécessaire de plus, ne reculez pas le siège, devant l'enfant, au-delà du milieu de réglage de ses glissières et n'inclinez pas son dossier au-delà de 25.
